二、工作原理介紹

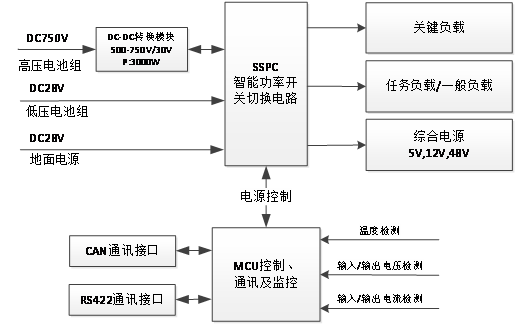

電源管理機組成及原理框圖如圖4 所示，由DC/DC電源轉換模塊，SSPC智能功率開關，MCU控制單元，通訊電路，檢測電路，殼體以及航空連接器等組成。
三、電源管理機功能
3.1飛機地面供電
a) 將飛機地面電源接入飛機電網。
b) 當?shù)孛骐娫礃O性接反時，能防止地面電源接入飛機電網，對機上電網進行保護。
c) 接通地面電源時自動關閉高壓電源與飛機電網的連接，同時切換到地面電源供電，防止地面電源與機上電源并聯供電。
3.2 高壓電源轉換及并網
a) 在機載高壓電源供電時，由DC/DC轉換模塊輸出28V直流電壓供電接入飛機電網，此時將地面電源從飛機電網斷開。
b) 在機載高壓電源供電期間，電源管理機具有輸入反接保護，輸入/輸出過/欠壓保護，負載短路保護，過流保護等保護功能。在機載高壓電源發生故障時，電源管理機將故障狀態向飛控計算機上報，并將機載鋰電池組（應急電源）自動接入飛機電網，斷開正常匯流條供電。
c) 在機載高壓電源恢復正常供電時，斷開機載低壓鋰電池組（應急電源）供電狀態，恢復到機載高壓電源供電狀態。通過MCU控制電路將機載高壓電源供電再次接入飛機電網進行供電。
3.3 低壓鋰電池組應急供電
a) 在地面工作狀態，地面電源未向飛機供電，機載高壓電源未工作時，可用機載低壓鋰電池組向飛機電網供電。
b) 在空中，機載高壓電源供電發生故障時，機載低壓鋰電池組作為應急電源自動接入飛機電網進行應急匯流條供電，同時斷開正常匯流條供電。
3.4 電源轉換
a) 當?shù)孛?8V電源供電正常時，電源管理機優先將地面28V電源接入飛機電網進行供電。
b) 當?shù)孛?8V電源斷開時，電源管理機將輸入的DC650V直流高壓電源轉換成28V直流電壓，同時向飛機電網供電。
c) 當DC750V直流高壓電源發生故障時，電源管理機通過模塊的使能端自動將高壓電源關閉，同時自動將低壓鋰電池組接入飛機電網進行供電，斷開可卸載的設備供電（正常匯流條），以保障常開負載（應急匯流條）的用電需求，保證飛機安全回收。
d) 以上電源切換是在電源管理機接收到飛控計算機發出的運行命令后實現電源的優先級切換功能，在飛控計算機未發送啟動命令時，電源管理機將關閉所有供電。
e) 當電源管理機控制電路MCU失效后，低壓電源管理器自動接通28V鋰電池組為后級設備供電。
3.5 電源保護及故障處理
a) 電源管理機在后級用電設備出現過流或是短路故障時，電源管理機將通過SSPC智能功率開關進行保護，避免由于負載短路或長時間過載損壞電源管理器。
b) 電源管理機在內部電源轉換電路故障時，通過電源管理器將應急電源轉換至飛機28V電網供電，以維持應急系統供電。
